2.1 Visualisatie van Robottrajecten in AR

Het visualiseren van toekomstige bewegingen van een robotarm (feedforward) wordt in de literatuur benaderd via twee verschillende vormen van operator-ondersteuning: pre-operationele simulatie en realtime procesbegeleiding. Binnen de pre-operationele benadering biedt het RPAR-II systeem feedforward door trajecten vooraf grafisch te simuleren [10]. Dit stelt operatoren in staat om dynamische aspecten zoals overshoot en snelheid vooraf te evalueren. Een vergelijkbare methode zet AR in om botsingsvrije paden te genereren op basis van demonstraties door de operator [12]. Daarnaast stelt het projecteren van een virtueel robotmodel via een head-mounted display (HMD) operators in staat het volledige geplande traject eerst virtueel te testen en te verifiëren voordat de fysieke robot daadwerkelijk in beweging komt [13].

Tegenover deze statische validatiemethoden staat het onderzoek naar realtime feedforward tijdens de actieve beweging van de robotarm. Hiertoe worden visualisatievormen onderzocht zoals "Path" (het geprojecteerde pad van de end-effector) en "Preview" (een 3D-animatie van de toekomstige robotconfiguratie) [14].

Hoewel deze onderzoeken de fundamentele voordelen van trajectvoorspelling suggereren, identificeren zij tegelijkertijd enkele kritieke beperkingen. Binnen de pre-operationele systemen blijft de concrete grafische representatie van het pad, zoals de exacte vormgeving van de trajectlijnen, vaak onderbelicht of abstract. Aan de andere kant beperkt bestaand onderzoek naar realtime visualisaties zich hoofdzakelijk tot de nabije toekomst, waardoor het grotere overzicht van de volledige planning buiten beschouwing blijft. Dit duidt op de noodzaak voor een geïntegreerde oplossing die zowel het globale traject als de realtime status dekkend visualiseert.

2.2 Perceptie van Botsingsrisico's

Voor een operator binnen een gedeelde werkomgeving is het cruciaal om potentiële risico’s proactief in te kunnen schatten. In de literatuur worden hiervoor zowel visuele als algoritmische oplossingen aangedragen om botsingsrisico’s inzichtelijk te maken of te beheersen. Aan de visuele kant wordt het concept van ’collision-free volumes’ (CFV) toegepast, waarbij operatoren vooraf veilige zones definiëren om botsingen te vermijden [12]. Dit principe is tijdens de operationele fase onderzocht met een zogenaamde "Volume"-visualisatie, waarbij de fysiek ingenomen ruimte van de robot wordt weergegeven als een vereenvoudigd driedimensionaal volume rondom de arm [14]. Hoewel deze weergave abstract is, rapporteert de bijbehorende gebruikersstudie dat deze methode leidde tot de hoogste ervaren veiligheid bij de operatoren.

Aan de algoritmische zijde focust dit onderzoek zich op het mathematisch inkapselen van de robotgeometrie. Hiertoe bestaat er een collision avoidance-systeem dat realtime geometrische capsules rondom zowel de mens als de robot berekent om het traject live aan te passen [17]. Om deze wiskundige buffers beter vertaalbaar te maken naar de operator, maakt een andere benadering gebruik van een expliciete representatie van driedimensionale ’danger zones’ [18]. Deze gevarenzones representeren de fysieke volumes rondom de robotsegmenten waarin veiligheidsnormen worden overschreden op basis van de actuele snelheid en remweg. Dit sluit aan bij recente ontwikkelingen waarin dynamische bounding-volumes online worden geschaald om de afstand tussen operator en machine continu te bewaken en de procesvloeiendheid te ondersteunen [19].

Hoewel deze algoritmische benaderingen er veiligheid technisch op gericht zijn de veiligheid te waarborgen, blijven ze vaak volledig reactief en ontbreekt in veel gevallen een intuïtieve visuele interface; de machine handelt intern zonder directe communicatie naar de mens. Een vergelijkbaar probleem doet zich voor bij systemen waarbij weliswaar een ’AR-based warning system’ via projectoren of head-mounted displays wordt ingezet [20], maar waarbij niet wordt gespecifieerd welke informatie vooraf getoond wordt. Het blijft in dergelijke benaderingen onduidelijk of toekomstige gevaren proactief worden gevisualiseerd, of dat het systeem pas waarschuwt wanneer een kritieke zone reeds is betreden. Concrete visuele feedbackelementen, zoals kleurgecodeerde proximity-zones of graduele waarschuwingen, blijven hierdoor in de bestaande literatuur onderbelicht.

2.3 Ruimtelijk inzicht van de operator

Het effectief samenwerken met een robotarm vereist dat de operator een accuraat mentaal model vormt van de gedeelde driedimensionale werkruimte. AR-systemen proberen dit ruimtelijk inzicht te faciliteren door digitale contextinformatie rechtstreeks over de fysieke realiteit te projecteren. Vroege systemen zoals RPAR-II [10] suggereren dat pre-operationele AR-simulaties operatoren helpen bij het ruimtelijk evalueren van procesparameters. Met de opkomst van geavanceerde head-mounted AR-displays is deze focus verschoven naar realtime ondersteuning op de werkvloer. Dit wordt ondersteund door bevindingen die erop wijzen dat het direct projecteren van de ruimtelijke intentie van de robot via een HMD bijdraagt tot het tijdig en accuraat anticiperen op machinebewegingen [16].

Recenter onderzoek geeft verdere inzichten in de voordelen van deze benadering voor het ruimtelijk model. Zo is er gerapporteerd dat gerichte AR-cues de efficiëntie bij complexe ruimtelijke planning kunnen verhogen en fysieke interferentie tussen mens en machine helpen minimaliseren [21]. Daarnaast wijst recent werk [15] op een positief effect van ruimtelijke veiligheidszones op het situationeel bewustzijn van de operator, wat in lijn ligt met de praktijkbevindingen waarin een subjectieve meerwaarde voor de algehele mens-robotinteractie wordt gerapporteerd [20].

De kritieke tekortkoming in de huidige literatuur is dat geen artikel alle drie de kerncomponenten: trajectvoorspelling, botsingsbewustzijn en ruimtelijk inzicht combineert in één geïntegreerde visualisatiemethode. De meeste onderzoeken focussen op één of twee aspecten, waarbij trajectvoorspelling visueel gezien het minst is uitgewerkt. Er is bijgevolg nood aan een allesomvattende, real-time 3D-feedforward op een head-mounted display (zoals de Magic Leap 2) om de operator te helpen ondersteunen.

4.1 Dataverwerking en herberekeningslogica

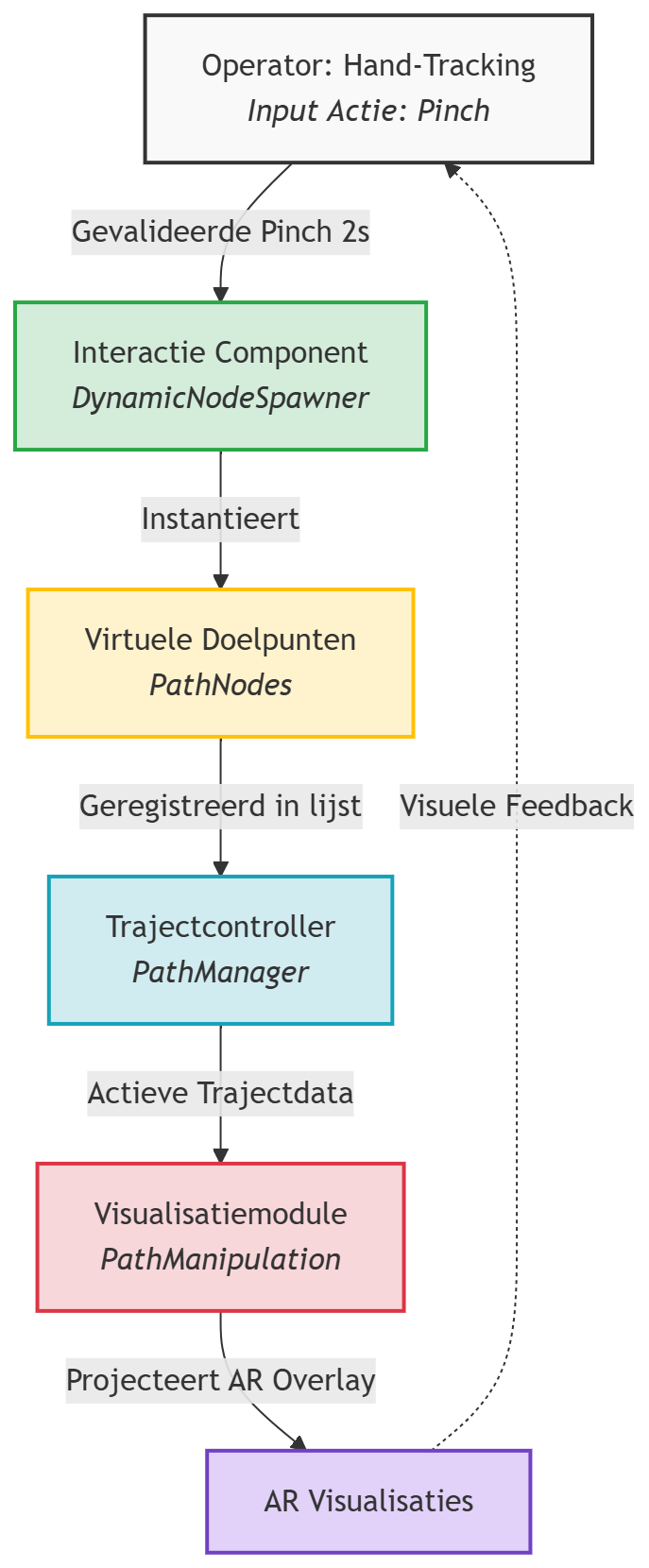

De functionele verbindingen tussen de verschillende componenten en de bijbehorende datastroom zijn reeds vastgelegd in de systeemarchitectuur (zie Figuur 1). Tijdens de runtime monitort de visualisatiemodule continu en frame-per-frame de actuele status van de trajectcontroller om te analyseren of de operator de ruimtelijke informatie van een node heeft gemanipuleerd. Pas wanneer er een relevante verandering in de data optreedt, triggert het systeem een herberekening. Een dergelijke verandering vindt plaats in drie specifieke scenario’s:

1. Activatie van een nieuwe node: De interne index verschuift, waardoor het systeem de datastroom moet omleiden naar het opeenvolgende doelpunt in de reeks.
2. Fysieke verplaatsing van de node: Zodra de ruimtelijke coördinaten $(x,y,z)$ van de actuele doellocatie wijzigen — bijvoorbeeld wanneer de operator de virtuele node handmatig versleept — volgt onmiddellijk een trigger om de geometrische transformaties te herberekenen.
3. Modificatie van de benaderingshoek: Indien de node zich op dezelfde geografische locatie bevindt, maar de invalshoek ten opzichte van de robotarm (angle of attack) wijzigt, dient de configuratie van de robotarm hierop te worden aangepast.

Hoewel de onderliggende logica ontworpen is om alle drie de condities te verwerken, treden in de huidige systeemconfiguratie primair de eerste twee scenario’s op. Om de procescomplexiteit te beheersen, wordt de parameter voor de invalshoek bij de generatie van een nieuwe node standaard geïnitialiseerd op een statische waarde van 0.0f, waardoor deze momenteel niet handmatig door de operator wordt gecorrigeerd.

Wanneer aan een van de voorwaarden voor een herberekening is voldaan, bepaalt het systeem via inverse kinematica de benodigde gewrichtshoeken om het nieuwe doelpunt te bereiken. Om deze toekomstige beweging veilig te kunnen voorspellen, genereert het systeem op dat moment een onzichtbare kinematische kloon van de robotarm. Deze kloon fungeert als een geïsoleerde momentopname van de actuele startpositie.

Vervolgens worden de berekende doelhoeken iteratief toegepast op deze virtuele kopie, waardoor de beweging in de achtergrond wordt gesimuleerd. De coördinaten die de kloon tijdens deze simulatie doorloopt, worden vastgelegd als een trajectreeks. Omdat deze processtappen volledig onafhankelijk en geïsoleerd van de daadwerkelijke robotarm plaatsvinden, fungeert deze resulterende data uitsluitend als de fundering voor de realtime feedforward-visualisaties.

4.2 Gebruikersinteractie en Node Spawning

De primaire datastroom binnen de applicatie start bij de fysieke handelingen van de operator. Binnen de software-architectuur is het DynamicNodeSpawner-component specifiek ingericht om deze ruimtelijke interacties storingsvrij af te vangen, te valideren en om te zetten in bruikbare trajectdata.

Pinch-gesture. De initiële invoer voor het positioneren van een trajectnode verloopt via hand-tracking, ondersteund door het Unity Input System en de XR Interaction Toolkit (XRI). De fysieke interactie is gekoppeld aan een selectie-actie, wat zich op het Magic Leap 2-platform vertaalt naar een intuïtieve "pinch"-beweging met de linkerhand van de operator.

Bij het ontwerpen van deze ruimtelijke interactie vormde tracking jitter het kortstondig incorrect interpreteren van de handpositie door de camera’s, wat een risico vormt op redundante data-instantiatie. Om te voorkomen dat minieme haperingen of onbewuste handbewegingen resulteren in een ongewenste overproductie van nodes, is een tijdsgebonden validatiefilter geïmplementeerd. De operator dient de pinch-beweging onafgebroken vast te houden, waarbij een interne timer vereist dat deze actie minimaal 2,0 seconden aanhoudt alvorens de 3D-coördinaat definitief wordt geregistreerd. Ter verdere foutpreventie is er na een succesvolle registratie een tijdelijke cooldown actief om accidentele dubbele invoer uit te sluiten.

UI Feedback. Vanwege de ingebouwde validatietijd van twee seconden is continue visuele feedback essentieel om de actuele systeemstatus naar de operator te communiceren. Bij de initialisatie van het systeem wordt er een grafische interface gegenereerd die direct aan de hoofdcamera gekoppeld blijft. Hierdoor is gewaarborgd dat de display-elementen op een vaste afstand binnen het gezichtsveld zweven en altijd zichtbaar blijven, onafhankelijk van de kijkrichting van de operator in de fysieke ruimte.

De opbouw van deze interface is gecentreerd rond twee datagestuurde weergavecomponenten:

• Statusmelding: Een tekstcomponent dat de actuele status van het invoerproces reflecteert, met een dynamische transitie van "Hold pinch to spawn node" naar "Spawning Node...".
• Voortgangsbalk: Een visuele indicator die lineair opschaalt van 0 tot 100%. Deze schaling is direct gekoppeld aan de ratio tussen de verstreken tijd en de vereiste tijdsdrempel, wat de operator een vloeiende animatie biedt tijdens het vasthouden van de pinch-beweging.

Ten slotte is binnen de runtime-logica vastgelegd dat de generatie van nodes pas operationeel beschikbaar is zodra de initiële ruimtelijke scène volledig in het geheugen is ingeladen.

5.1 De virtuele gekloonde arm

Aan de basis van het systeem is ervoor gekozen om een virtuele datakloon van de gewrichten te integreren. Telkens wanneer een nieuw doel wordt geregistreerd, activeert de applicatie de trajectgeneratie. Binnen dit proces wordt een onzichtbare rekenkloon van de arm gesimuleerd die exact over de geometrie van de fysieke arm wordt geplaatst. Dit subsysteem dient als onzichtbaar testmodel voor alle wiskundige berekeningen. Hierdoor kunnen de visualisaties volledig onafhankelijk vooruitberekend worden in slechts één frame, terwijl de echte arm in asynchrone tijd zijn fysieke beweging nog moet uitvoeren. De datalijst van eerder berekende trajectpunten (trajectoryPoints) wordt hierbij gewist en klaargezet voor de nieuwe simulatiecyclus.

5.2 Bepalen van de doelhoeken en veiligheidsmarges

Voor trajectvoorspelling haalt de applicatie eerst de actuele gewrichtshoeken (currentAngles) van de robotarm op. Vervolgens berekent de kinematische transformatielaag de finale doelconfiguratie aan de hand van de targetNode (de 3D-coördinaat van het einddoel). Omdat de Inverse Kinematics (IK)-berekeningen in deze toepassing uitsluitend de hoeken tot aan het polsgewricht bepalen, moet de doelcoördinaat eerst ruimtelijk gecompenseerd worden. Zonder deze compensatie zou de robot proberen het doelwit aan te raken met de pols in plaats van met de werkelijke gereedschapspunt (end-effector). Door de lengte van het gereedschap (L4) af te trekken van de doelcoördinaat, wordt exact berekend op welke 3D-positie de pols moet eindigen (de wristTarget).

Vooraleer deze doellocatie definitief wordt vrijgegeven, vindt er een algoritmische veiligheidscontrole plaats. De fysieke armsegmenten (basis L1, bovenarm L2, onderarm L3) worden geometrisch geëvalueerd. Ligt de wristTarget verder dan de maximale reikwijdte van de arm (L2 + L3), dan wordt deze coördinaat intern begrensd (geclampt) op 99% van het maximum. Dit voorkomt singulariteiten en wiskundige berekeningsfouten door fysieke overstrekking. De calculator module rekent vervolgens de pure 3-DOF doelhoeken uit, waarna deze teruggemapt worden naar een 6-DOF array (targetAngles) door de niet-gebruikte oriëntatie-assen vast te zetten op nul.

5.3 Trajectsimulatie en interpolatie

Met de startpositie (currentAngles) en de berekende eindpositie (targetAngles) vastgesteld, genereert het simulatiecomponent het voorspelde pad. Hierbij wordt de benodigde beweging niet geleidelijk over tijd verdeeld, maar direct iteratief vooruitberekend en opgeknipt in een vaste resolutie van 150 stappen. De keuze van deze resolutie is proefondervindelijk vastgesteld aangezien het een vloeiende, ononderbroken lijn biedt.

Tijdens elke stap worden de hoeken geïnterpoleerd en verschoven van start naar doel op basis van gewrichtssnelheden. De virtuele kloonarm neemt bij elke stap deze opeenvolgende tussenhoeken aan, waarna via Forward Kinematics de wereldcoördinaten van de tooltip op dat specifieke moment worden opgeslagen. Forward kinematics fungeert hierbij als het omgekeerde van IK, aangezien het hoeken verwerkt en een resulterende positie in de ruimte teruggeeft. Deze punten vormen samen het volledige verloop van de beweging, wat de datafunderingslaag vormt voor de rendering van de trajectlijn.

Om de fysieke beweging van de robotarm getrouw na te bootsen, moeten alle gewrichten gelijktijdig hun rotatie voltooien. In de simulatie wordt dit gerealiseerd door de gewrichtssnelheden proportioneel aan elkaar te berekenen. Wanneer bijvoorbeeld één gewricht een rotatie van 30 graden moet maken en een ander slechts 10 graden, wordt de snelheid van het tweede gewricht verlaagd naar één derde van de snelheid van het eerste. Het gewricht met de grootste af te leggen afstand krijgt hierbij de maximale snelheid toegewezen. Deze aanpak is essentieel voor een realistische visualisatie die synchroon loopt met de werkelijkheid.

Hoewel de fysieke robotcontroller gebruikmaakt van specifieke versnellings- en vertragingsprofielen, is ervoor gekozen om deze niet op te nemen in de simulatie. Aangezien de geometrische vorm van het traject bij gewrichtsinterpolatie onveranderd blijft ongeacht de versnelling, volstaat een lineaire berekening voor een accurate visualisatie van het ruimtelijke pad. Nu de trajectdata is gegenereerd en opgeslagen, kan deze data direct worden aangewend door de visualisatiecomponenten.

5.4 Trajectvisualisatie en Dynamische Rendering

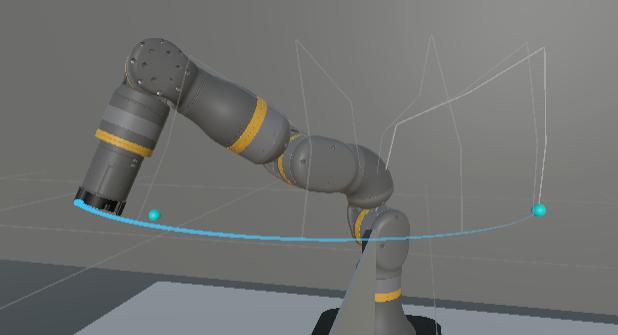

Technische Realisatie en Rendering-Parameters. Nadat de lijst met trajectpunten is gegenereerd, wordt deze vertaald naar een visuele interface met behulp van een LineRenderer-component. Dit component is bij uitstek geschikt voor dit doeleinde, omdat het in staat is om door een reeks driedimensionale coördinaten een continue lijn te trekken die eenvoudig kan worden aangepast qua kleur, dikte en vorm.

De technische realisatie van dit pad gebeurt door voor elk berekend punt in de lijst een hoekpunt te definiëren. Het component spant vervolgens automatisch een segment tussen deze opeenvolgende punten. Omdat deze punten zeer dicht op elkaar staan, transformeert de aaneenschakeling van korte, rechte segmenten visueel tot een vloeiende curve die de beweging van de robot accuraat volgt.

Aangezien de beweging van een robotarm zelden in een rechte lijn verloopt, volgt de visualisatie de natuurlijke curvatuur van de gewrichtsbewegingen. Om te voorkomen dat dit pad er hoekig of gefragmenteerd uitziet, is het component geconfigureerd met extra vertices voor een vloeiende weergave:

• numCornerVertices: Deze parameter bepaalt de ronding bij de knikpunten in de lijn, waardoor de overgang tussen de 150 segmenten vloeiend oogt.
• numCapVertices: Deze component zorgt voor een halfronde afwerking van het begin- en eindpunt van de lijn, wat een zachtere visuele integratie in de AR-omgeving geeft.

De visuele presentatie is verder verfijnd door de breedte van de lijn variabel te maken; de lijn wordt gaandeweg slanker naarmate deze het doel nadert. Dit creëert een directioneel beeld dat de aandacht van de operator intuïtief naar het eindpunt leidt.

Dynamische Voortgangsindicatie. Naast deze esthetische eigenschappen is de rendering dynamisch: het systeem monitort continu welk punt op het traject zich het dichtst bij de fysieke robot bevindt. Punten die de robot reeds gepasseerd is, worden direct uit de visualisatie verwijderd. Hierdoor lijkt de robot de lijn als het ware te "consumeren", wat directe visuele feedback geeft over de voortgang van de beweging. Dit wordt gerealiseerd door de actuele positie van de end-effector te spiegelen aan het eerstvolgende aanstaande punt in de datareeks, waarna het gepasseerde trajectdeel direct wordt afgesneden.

Interactiviteit en Responsiviteit. Een cruciaal aspect van de visualisatie is de interactieve feedback bij manipulatie. Het systeem controleert binnen een continue runtime-cyclus of de positie van een PathNode door de operator is gewijzigd. Indien er een verandering wordt gedetecteerd, wordt de volledige trajectsimulatie onmiddellijk opnieuw uitgevoerd. Hierop reageert de visuele lijn door direct mee te buigen met de handbewegingen van de operator. De hoge verversingssnelheid van deze simulatie-loop garandeert een realtime update van de LineRenderer. Hierdoor ontstaat een responsieve gebruikerservaring waarbij de visuele voorspelling synchroon loopt met de interactieve manipulatie van de PathNodes. Het resultaat van deze realtime trajectvoorspelling is te zien in Figuur 3.

De visualisatie maakt gebruik van één enkele renderercomponent die de gehele lijst van trajectpunten in één keer verwerkt. Hoewel het resulterende traject oogt als een vloeiende curve, is er in de implementatie geen gebruikgemaakt van complexe curve-wiskunde (zoals splines of Bézier-curves). De visualisatie is puur gebaseerd op een aaneenschakeling van 150 lineaire segmenten tussen de berekende datapunten. Door de hoge dichtheid van deze punten worden de scherpe hoeken tussen de segmenten onzichtbaar voor het oog, wat resulteert in een visueel vloeiend pad dat de complexe beweging van de robotarm accuraat benadert. Het toont hiermee effectief aan hoe het systeem een traject kan weergeven vooraleer de fysieke actie is gestart (feedforward).

Botsingdetectie. Net zoals de trajectpunten vooraf in hun geheel worden berekend, voert de veiligheidsmodule (CheckTrajectoryCollisions) een volledige scan uit op potentiële botsingen voordat de beweging start. Voor deze detectie is gebruikgemaakt van een Physics.SphereCastAll-behandeling. In tegenstelling tot een standaard laserstraal (Raycast), projecteert deze methode een virtuele volumetrische bol over elk segment van het geplande traject.

De keuze voor deze volumetrische scan is fundamenteel voor de nauwkeurigheid: een bolvormig volume representeert de fysieke omvang en dikte van de robotarm vele malen beter dan een eendimensionale lijn. Hierdoor worden ook objecten gedetecteerd die zich vlak naast het ideale pad bevinden, maar die door de fysieke breedte van de robotarm alsnog geraakt zouden worden. De straal van deze bol (detectionRadius) is instelbaar en wordt nauwkeurig afgestemd op de werkelijke afmetingen van de robotcomponenten.

Hoewel het subsysteem de mogelijkheid biedt om de exacte coördinaten en geraakte objecten op te slaan in een interne datalijst voor verdere analyse, is er in de gebruikersinterface voor gekozen om de feedback puur visueel en intuïtief te houden. Het algoritme bevat bovendien specifieke geometrische filters (IsNodeCollider en IsRobotCollider) om foutpositieven te voorkomen. Hierdoor negeert het systeem botsingen met de eigen robotonderdelen of met de vooraf gedefinieerde PathNodes.

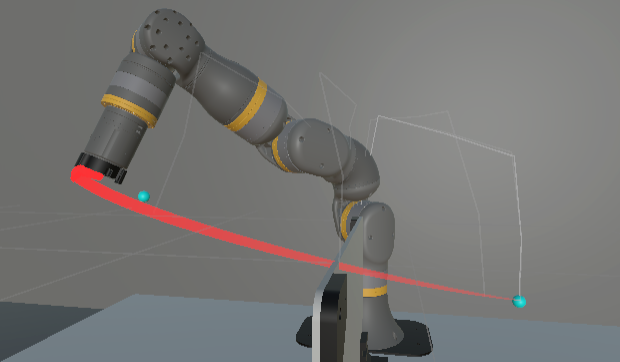

Zodra de simulatie een intersectie met een extern object detecteert, verandert de kleur van het traject direct naar rood en verdrievoudigt de lijndikte.

Tijdens de ontwikkelingsfase is geëxperimenteerd met het genereren van een extra visuele marker, zoals een rode bol, op de exacte locatie van de gedetecteerde botsing. Hoewel dit technisch nauwkeurige informatie verschafte, leek de meerwaarde voor de operator in de praktijk beperkt. Dit is echter niet formeel geëvalueerd en zou nader onderzocht kunnen worden. Sterker nog, extra 3D-objecten in de AR-omgeving zorgden voor visuele ruis en konden het zicht op het werkelijke obstakel belemmeren. Er is daarom besloten om te vertrouwen op de kleurverandering en verdikking van het volledige traject. Deze visuele waarschuwing bij een naderende botsing is weergegeven in Figuur 4.

5.5 Ghost Skeletons: Predictieve Pose-visualisatie

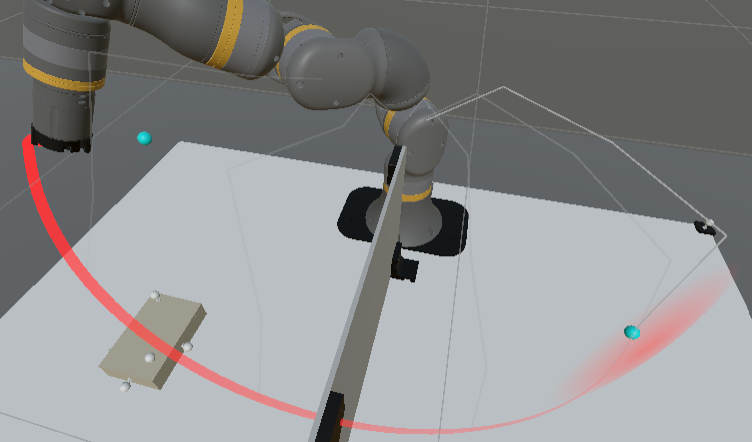

De "Ghost Skeletons" (of predictieve schaduwmodellen) visualiseren de volledige configuratie van de robotarm op tien specifieke intervallen langs het berekende traject. Waar de trajectlijn enkel de verplaatsing van de end-effector toont, geven deze skeletten de operator inzicht in de toekomstige houding van alle zes gewrichten.

Technisch wordt dit gerealiseerd door tijdens de simulatie van 150 stappen op vaste intervallen pose-snapshots te maken van de gewrichtsposities. Voor elke snapshot wordt een datastructuur gevuld met de 3D-coördinaten van de zes rotatie-assen en de tooltip. Bij een standaardresolutie van 150 stappen genereert het algoritme elke 15 stappen een pose-snapshot. Dit resulteert in tien individuele skeletmodellen die proportioneel over het traject verdeeld zijn.

De weergave van de skeletten is direct afhankelijk van de totale simulatieduur. Indien een traject extreem kort is, bijvoorbeeld wanneer de doel-node zich zeer dicht bij de huidige positie van de robot bevindt, blijft de logica van de stapgrootte (met een interval van 15) behouden. Indien het totale traject bijvoorbeeld slechts 45 stappen beslaat, worden er bijgevolg slechts drie ghosts getoond. Hierdoor blijft de hoeveelheid visuele informatie op een klein oppervlak beperkt.

Hoewel de aansturing van de robotarm gebaseerd is op een 3DOF + 1DOF-model (waarbij hoofdzakelijk de eerste drie gewrichten en de invalshoek van de pols worden berekend), bevat elk ghost-skelet desondanks zes knikpunten. Dit is mogelijk doordat de simulatie gebruikmaakt van een volledige hiërarchische kopie van de robotarm via Forward Kinematics. Zelfs gewrichten die tijdens de beweging niet actief van hoek veranderen (zoals de rotatie van de bovenarm), hebben een vaste fysieke positie in de ruimte. Door deze volledige kinematische keten te renderen, krijgt de operator een waarheidsgetrouw beeld van de volledige omvang van de robotarm, wat cruciaal is voor het inschatten van de veiligheid en de benodigde werkruimte.

Visuele Opmaak en Cognitieve Ergonomie. De Ghost Skeletons zijn functioneel geïmplementeerd als onafhankelijke rendercomponenten met een hoekig profiel. Momenteel zijn er maximaal 10 instanties hiervan mogelijk. Deze hoeveelheid bleek proefondervindelijk voldoende om de vloeiendheid van de beweging te begrijpen zonder dat er sprake is van cognitive overload of visuele obstructie van de omgeving.

De skeletten hebben een neutrale grijze kleur (RGB: 0.65, 0.65, 0.65), wat een duidelijk onderscheid maakt met de actieve blauwe of rode trajectlijn. Hierbij is een dynamische transparantiegradiënt (Alpha Blending) toegepast:

• De ghosts nabij de huidige positie van de robot hebben een lage opacity (ca. 5%).
• De ghosts nabij het einddoel hebben een hogere opacity (tot 50%).

Dit verloop creëert een diepte-effect en legt de nadruk op de uiteindelijke configuratie van de robot. Net zoals bij de trajectlijn is er sprake van een dynamisch consumptie-effect: zodra de fysieke robotarm een ghost passeert, wordt het betreffende weergavecomponent uitgeschakeld. Dit geeft de operator intuïtieve feedback over welke delen van de geplande beweging reeds succesvol zijn voltooid. Deze predictieve pose-visualisatie is geïllustreerd in Figuur 5.

Systeemprestaties en Object Pooling. Aangezien het per frame berekenen en renderen van tien afzonderlijke skeletmodellen rekenintensief kan zijn, is er een optimalisatieslag doorgevoerd middels een Object Pool [23]. In plaats van bij elke frame-update nieuwe weergavecomponenten in het geheugen te creëren en te vernietigen, houdt het systeem een vaste lijst van tien objecten paraat. Wanneer de operator een node versleept, worden deze bestaande architectuurcomponenten simpelweg naar de nieuwe coördinaten verplaatst en hun ruimtelijke eigenschappen bijgewerkt, wat een aanzienlijke prestatiewinst oplevert.

5.6 Spatial Reach Boundaries

Oorspronkelijk was het idee om het ruimtelijk bewustzijn en het bereik van de robotarm te visualiseren door middel van een volledige, semi-transparante sphere met zichtbare omtreklijnen (wireframes). De gebruiker kon dan, in combinatie met tekstlabels ("Out of Reach"), zien of een node zich al dan niet binnen het bereik bevond.

Dit concept is echter geschrapt vanwege de visuele drukte (clutter) die hiermee werd gecreëerd. AR werkt het best met minimalistische en doelgerichte visuele feedback. Daarom is er gekozen voor een dynamische, reactieve visualisatie die uitsluitend zichtbaar wordt wanneer de fysieke limieten daadwerkelijk bereikt dreigen te worden. Dit vernieuwde bereikscomponent is opgesplitst in twee samenwerkende visualisaties: een dynamisch waarschuwingsschild (Proximity Shield) en een error tether.

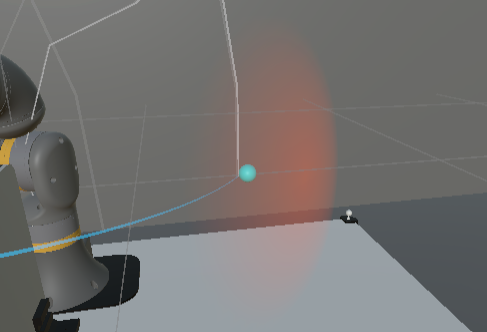

Dynamic Proximity Shield. Het waarschuwingsschild functioneert als een dynamisch, oplichtend oppervlak dat exact op de grens van de maximale reikwijdte van de robotarm ligt. Deze fysieke maximale grens wordt wiskundig gedefinieerd als $L2 + L3$, oftewel de opgetelde lengte van de twee voornaamste robotarmdelen (de bovenarm en onderarm). Om dit schild wiskundig te genereren zonder gebruik te maken van geïmporteerde externe 3D-modellen, bouwt het systeem procedureel een gebogen mesh op (vergelijkbaar met de bolling van een contactlens).

Aangezien Unity standaard geen ingebouwd object bezit voor een gebogen vlak, genereert het systeem deze vorm zelf via code. Dit gebeurt in de volgende stappen:

• Generatie van het ruitennet: Er wordt een plat tweedimensionaal raster van coördinaten berekend. Elk segment in dit raster bestaat uit twee driedimensionale driehoeken (en telt dus 6 hoekpunten per vierkant).
• Normalisatie: Omdat een plat vlak hoekpunten heeft die diagonaal verder weg liggen van het middelpunt, wordt elk hoekpunt geprojecteerd naar een vaste Z-diepte. Vervolgens wordt op elke vector wiskundige normalisatie (.normalized) toegepast. Deze bewerking dwingt elk punt om exact even ver van de oorsprong (het middelpunt) te liggen. Hierdoor plooit het platte vlak zich samen tot een oppervlak dat exact de curve van een sphere volgt.
• Alpha Fading: Naast de geometrie wordt er per hoekpunt een transparantiewaarde (alpha) berekend. Het middelpunt van de lens is ondoorzichtig, maar de randen vervagen vloeiend naar volledig transparant, wat een onnatuurlijk effen vlak voorkomt.

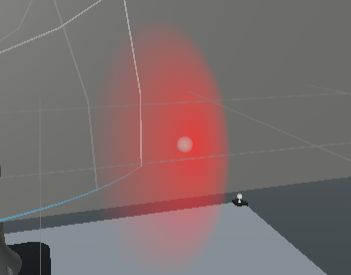

Hoewel het schild eenmalig wordt geconstrueerd bij de initialisatie, bepaalt de actieve monitoringlogica wanneer en hoe het wordt getoond. Het schild wordt enkel zichtbaar wanneer de node de buitenste 20% van het maximale armbereik betreedt. Het schild roteert voortdurend mee zodat het altijd richting de node wijst. Naarmate de node de absolute grens ($L2 + L3$) nadert, verandert de kleur via een wiskundige interpolatie (Color.Lerp) vloeiend van een gedimde oranje waarschuwingskleur naar een felrode kleur.

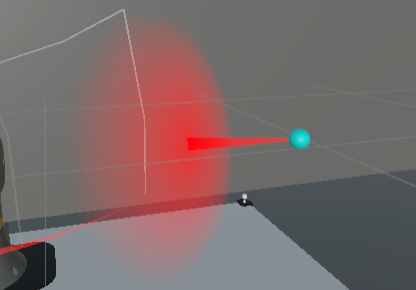

Error Tether. Wanneer de gebruiker de limiet volledig overschrijdt en de PathNode fysiek onbereikbaar wordt, volstaat een oplichtend schild alleen niet langer. Men moet in de 3D-ruimte kunnen inschatten hoe ver de node buiten het schild is geplaatst om dit efficiënt te kunnen corrigeren. Hiervoor is het error tether-component ontwikkeld.

De error tether is een gerichte, visuele band die werkt als een gespannen rode laser. Het mechanisme werkt als volgt:

• Intersectie berekenen: Zodra het doel onbereikbaar is, berekent de rekenlaag een projectievector vanuit de schouder van de basis tot aan de fysieke limiet van het zojuist besproken schild. Dit bepaalt het exacte 3D-intersectiepunt op de buitengrens van de sphere.
• Visuele Verbinding: De laserlijn wordt getrokken vanaf dit vastgezette grenspunt direct naar het zwevende doel (de Node). Aan de kant van de grens is de lijn dik en felrood, waarna hij transparanter en dunner wordt richting de Node.

Wanneer de operator de waarschuwingen negeert en de node buiten de maximale reikwijdte plaatst, activeert de interface deze visuele verbindingslijn. Deze lijn loopt van het botsingspunt op de sphere tot aan de node en visualiseert exact de overschrijding. Door de lengte van deze lijn en de bijbehorende afstandsweergave krijgt de operator direct inzicht in de benodigde correctie om de node weer binnen de bereikbare zone te navigeren. Het stapsgewijze verloop van deze ruimtelijke waarschuwingen is samengevat in Figuur 6.

Sterke punten

De kracht van de huidige implementatie ligt in de directe vertaling van de onderzoeksvragen naar functionele visualisaties. Voor elk van de drie pijlers: trajectvoorspelling, botsingsbewustzijn en ruimtelijk inzicht, is een specifieke visuele uitwerking ontwikkeld. Door de arm te clonen en het pad op te splitsen in twee aparte datastromen (trajectoryPoints voor de end-effector en ghostPoses voor de volledige armconfiguratie) wordt een hoge mate van visuele feedback gegenereerd op relatief simpele basis. Het gebruik van object pooling voor de ghost skeletons waarborgt bovendien een manier om het aanmaken van GameObjects zo min mogelijk te maken, al gebruikmakende van een simpele optimalisatietechniek.

Tekortkomingen en Limitaties

Hoewel de huidige visualisaties effectief zijn in hun eenvoud, is er ruimte voor meer creatieve of abstracte weergavevormen die de intuïteit en behulpzaamheid van het systeem verder kunnen verbeteren. Een significante technische beperking tijdens de tests was de AR jitter, die de accuraatheid en de professionele uitstraling van de interface op de Magic Leap 2 negatief beïnvloedde. Er is geëxperimenteerd met het verlagen van de herkalibratie-frequentie van de AprilTags (bijvoorbeeld enkel bij significante verplaatsing), maar deze oplossing bleek onvoldoende. Het is echter de vraag of de tracking-frequentie überhaupt de hoofdoorzaak was van de instabiliteit, of dat een andere factor de hoofdrol speelde.

Daarnaast vormt de reductie tot een 3-DOF (Degrees of Freedom) model een beperking voor de volledige benutting van de robotcapaciteiten. Hoewel de ontwikkeling van de IK_Calculator een behoorlijke tijd vergde om tot een stabiel resultaat te komen met beperkte kennis, beschikt de fysieke robotarm over een 6-DOF bereik. Door de focus te beperken tot de positionering van de end-effector, is de volledige bewegingsvrijheid van de robot, zoals polsoriëntaties, momenteel onbenut gebleven. Een volledige 6-DOF implementatie had potentieel geleid tot meer gedetailleerde visualisaties, waarbij ook de oriëntatiedynamiek en niet enkel de positionele IK van de robotarm een rol had kunnen spelen in de visuele feedforward.
